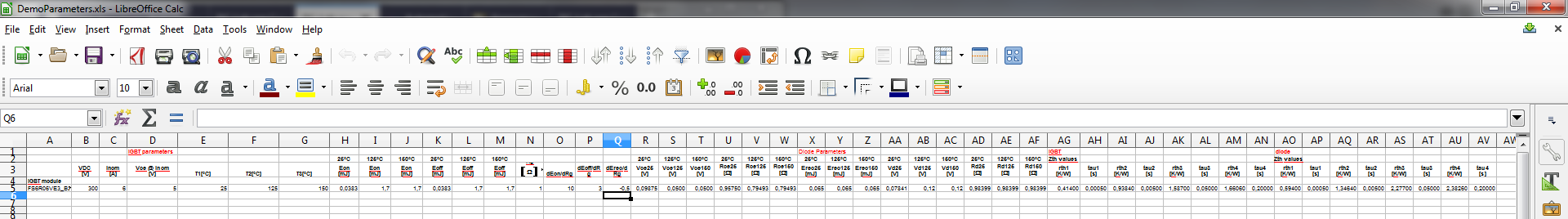

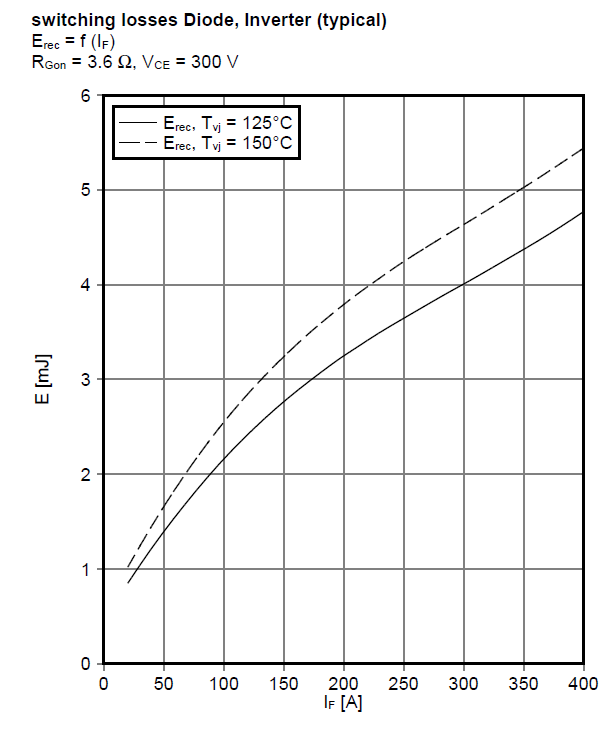

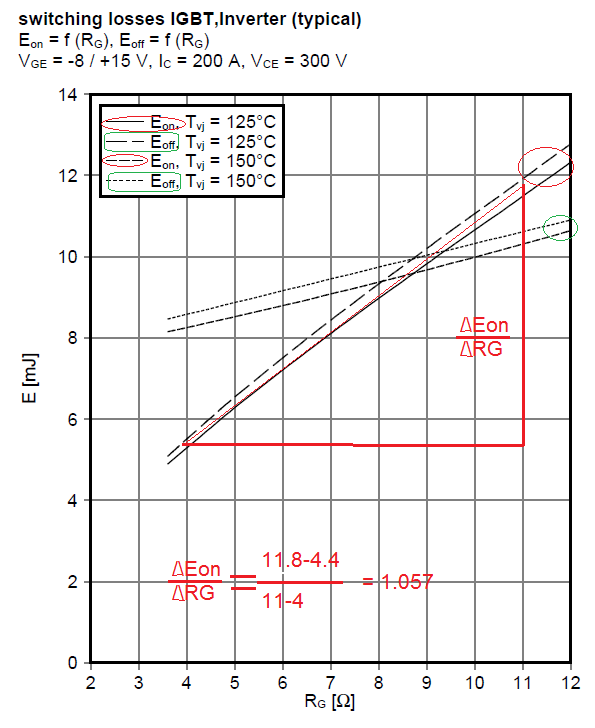

Vergelijk de parameters die je in de datasheet gevonden hebt met de parameters die je bij IGBT parameters voor de simulatie gaat downloaden en controleer of deze correct zijn. Laat in je verslag zien dat je alle parameters gecontrolleerd hebt en geef duidelijk aan als je afwijkingen gevonden hebt.

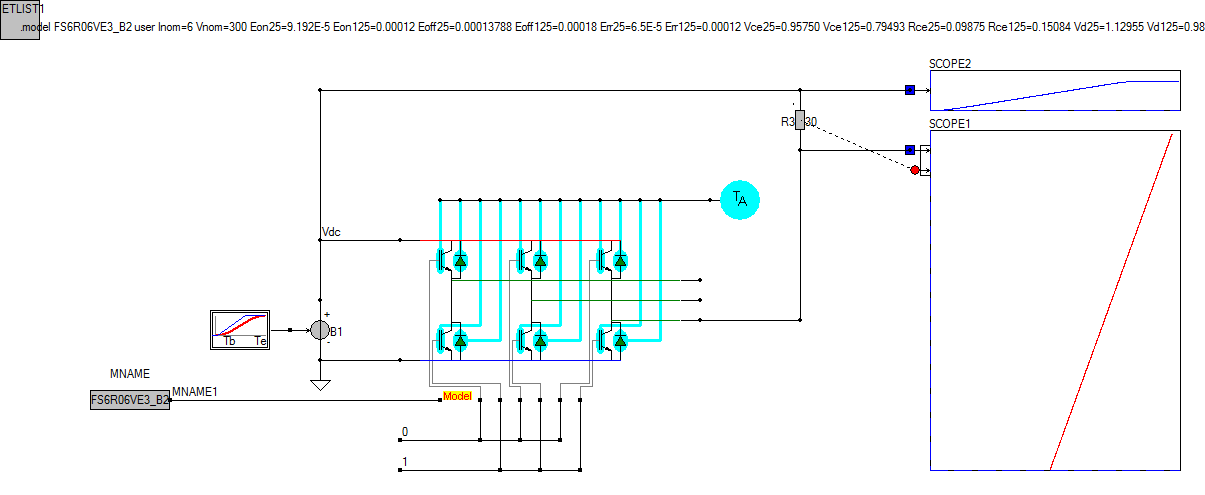

Met onderstaande simulatie ga je de Vce en Rce controleren:
Met onderstaande simulatie ga je de verliezen uitrekenen voor de nominal instelling waarvoor jouw IGBT geschikt is. Je moet dus de belasting dusdanig aanpassen, dat de IGBT in zijn nominale werkgebied komt.

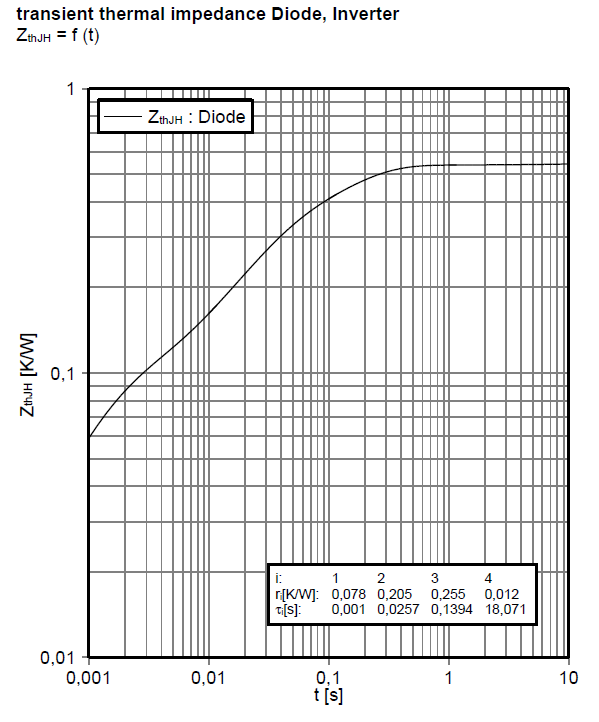

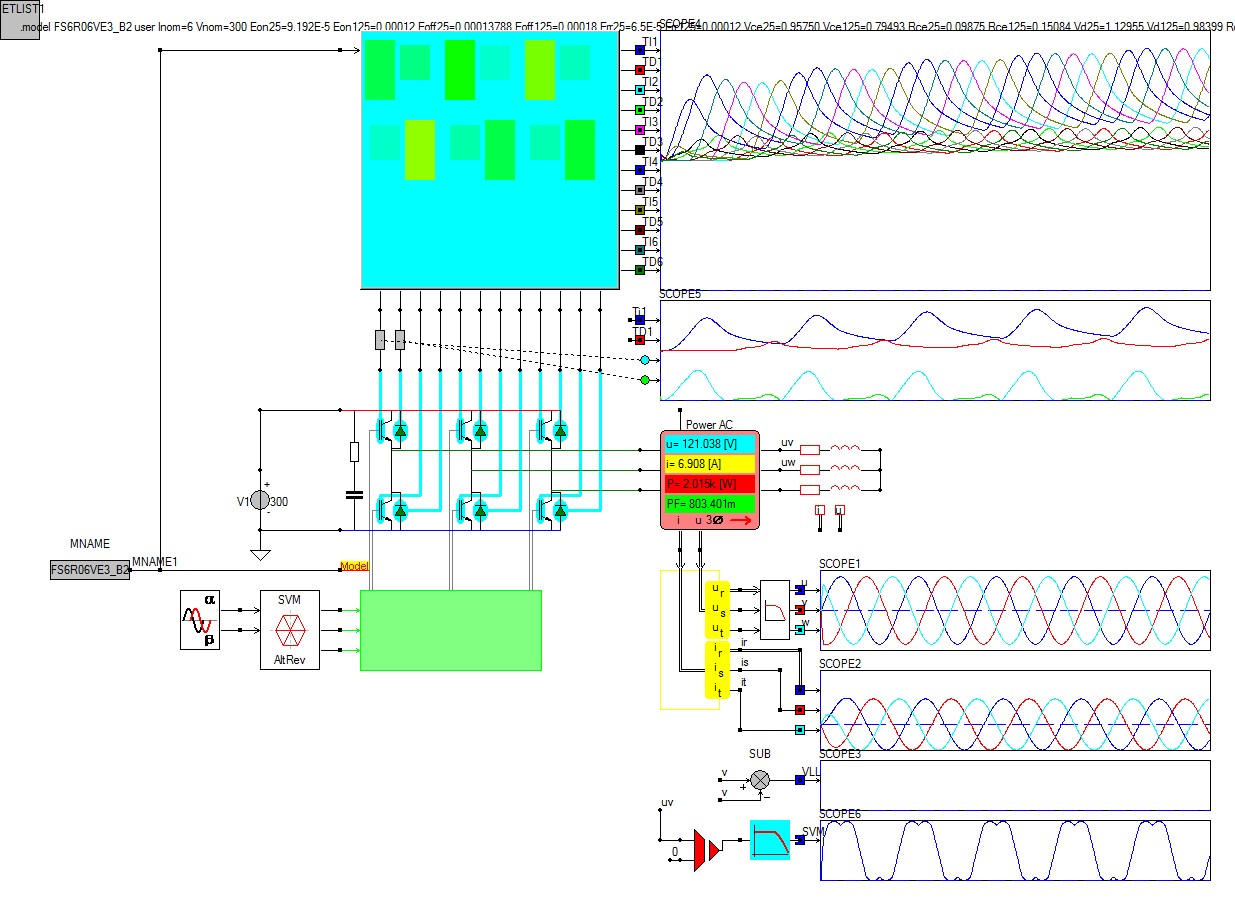

In dat blauwe blok zit het thermische model, de Rth en tau die op de datasheet staan.
Uit het invertermodel komen aan de bovenkant de thermische verbindingen. Deze kunnen net als elektrische verbindingen een stroming en een drukverschil hebben. Elektrisch gezien spanning en stroom, thermisch gezien, stroom wordt verliesvermogen en spanning wordt de temperatuur. Kijk naar het thermische model met de weerstanden in het diktaat Hoofdstuk: Schakelverliezen en de bijbehorende sheets over het thermischem model bij de IGBT.
Dus het verliesvermogen van de igbt en diodes lopen door de blauwe lijntjes naar boven en gaan in het thermische model. Deze heeft intern een constante eindtemperatuur voor de koelvloeistof. Tussen deze temperatuur (lees spanning) en die van de igbt zit de thermische weerstand Rth waar het verliesvermogen(lees stroom)doorheen gaat.
In het blok zit niet maar één Rth, maar een wat gecompliceerder model dat de parameters van het model krijgt dat je hebt overgekopieerd. De temperatuur(lees spanning) wordt gemeten daar waar de igbt en diode met het thermische model verbonden zijn en als een gemeten signaal aan de rechterkant uit het blok komen en in de scope worden weergegeven.
Dus je meet de temperatuur (lees spanning) van de igbt/diode junction. Dus de functie van het blok is dat het het thermische model is! Als de animatie in Caspoc aanstaat zal je de temperatuur van de igbts en diode als gekleurde vlakjes hierop zien, blauw is koud en rood is heet. De grote blokjes zijn de igbts en kleine de diodes.

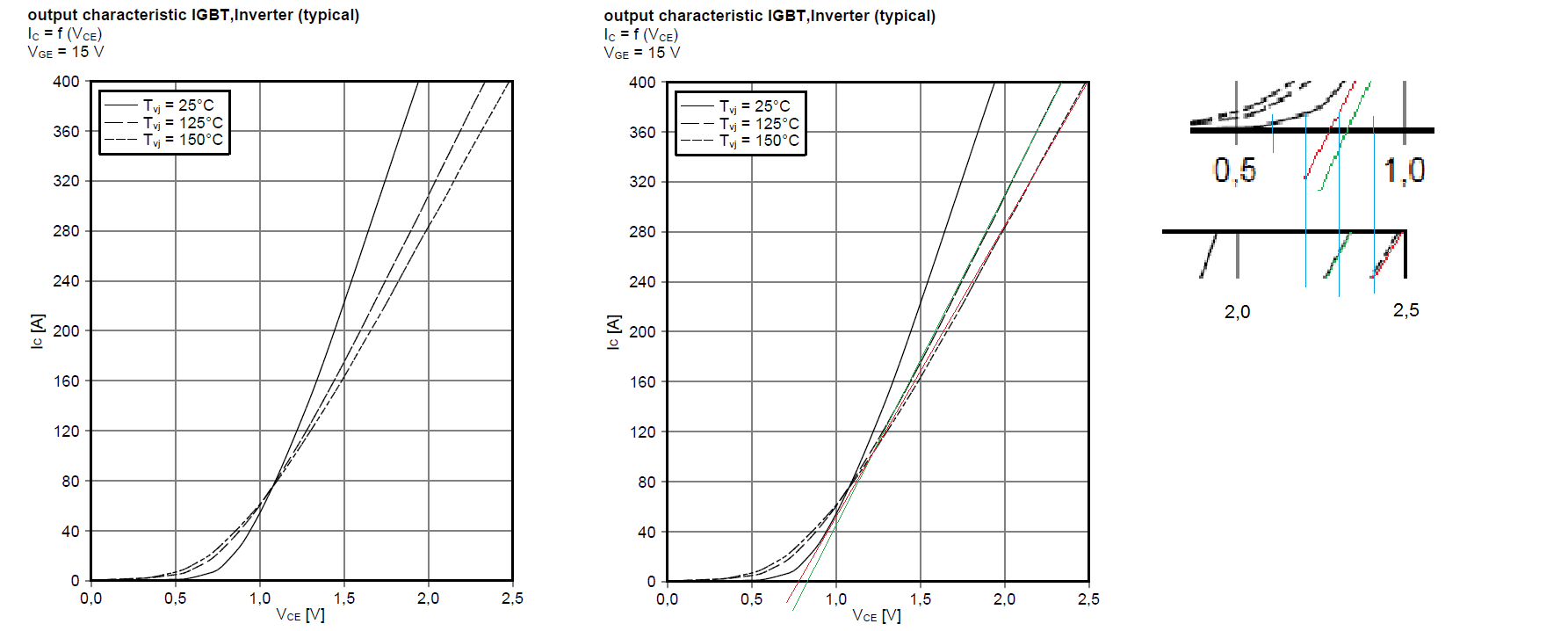

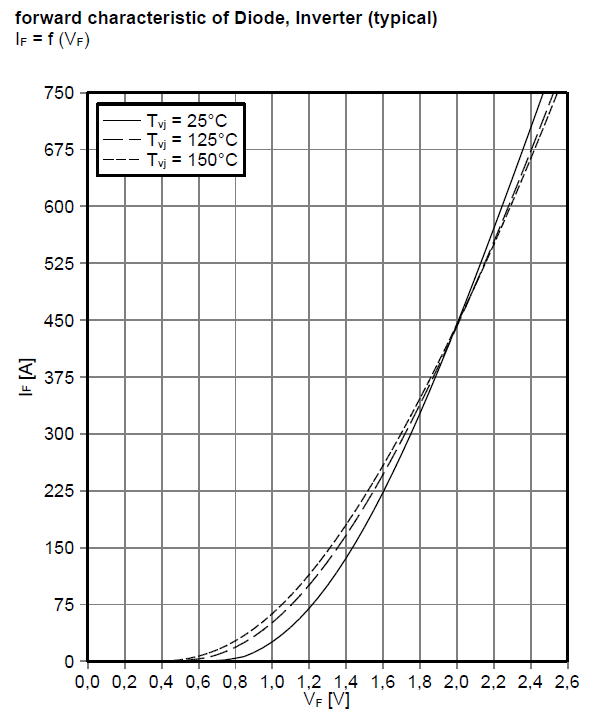

Kies ongeveer Vce(25 deg)=0.8 en Vce(125/150/175 deg)=0.7

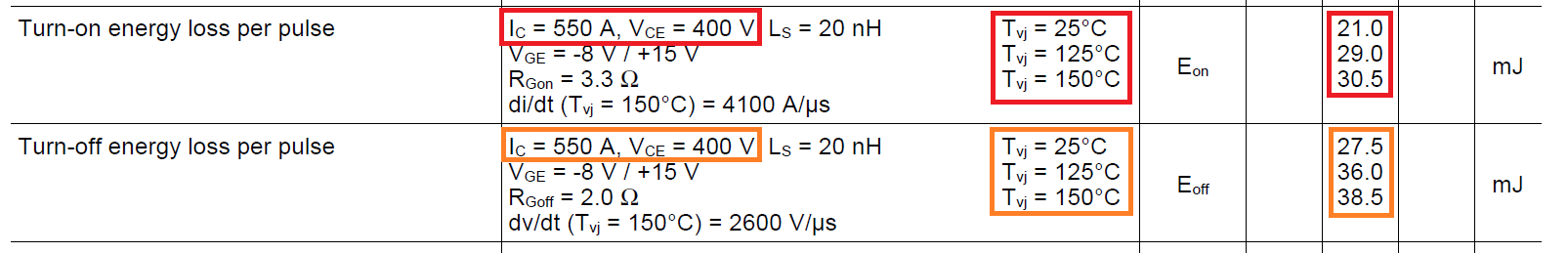

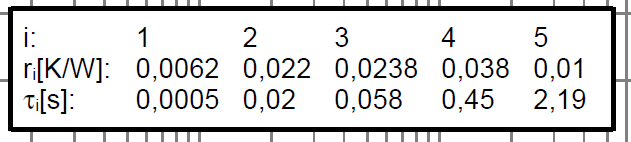

Data in this table is different from the figure below as these are two different modules

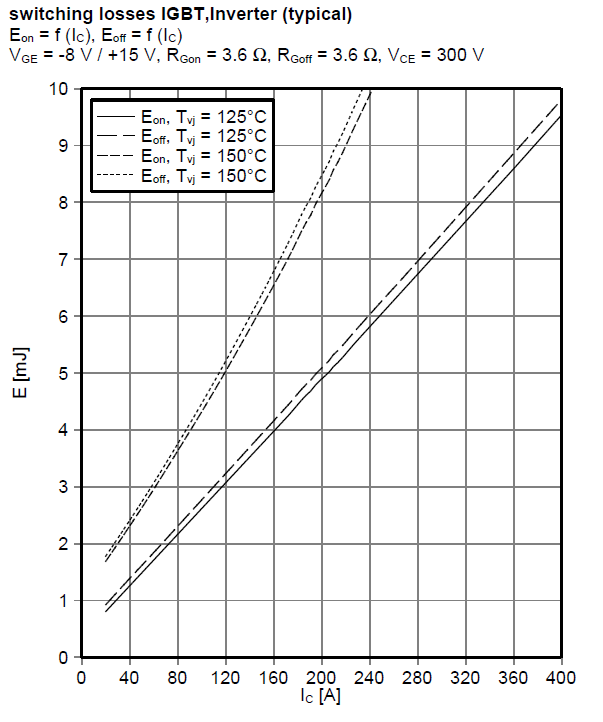

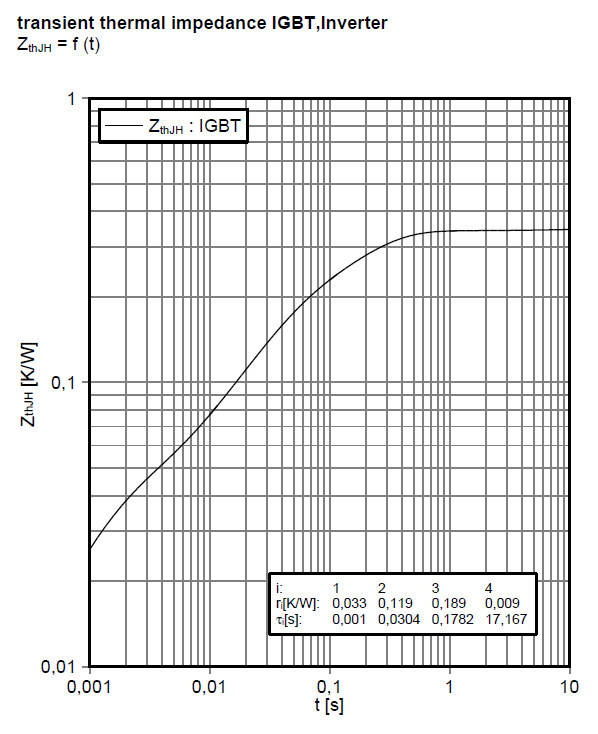

Data in this figure is different from the table above as these are two different modules
